K-006 膝痛の検査｜レントゲン・MRI・エコーで何がわかる？ 【後編】MRI・エコーはいつ使う？｜半月板・靱帯・軟骨・骨の中を見る
K-006 膝痛の検査｜レントゲン・MRI・エコーで何がわかる？
【後編】MRI・エコーはいつ使う？｜半月板・靱帯・軟骨・骨の中を見る
監修
合田 猛俊
佐々木 拓郎
清藤 直樹
前編では、膝痛でまずレントゲンを撮る意味について解説しました。
しかし、レントゲンだけでは分からない病態があります。
そこで使うのが、MRIやエコー（超音波検査）です。
それぞれ得意なものが違います。
11．MRIを行う一番の目的は「レントゲンに写らないものを見ること」
膝MRIの大きな目的は、レントゲンでは直接見えにくい組織を評価することです。
代表的なのは、半月板、前十字靱帯、後十字靱帯、側副靱帯、関節軟骨、骨髄・軟骨下骨などです。
特に半月板や十字靱帯は、単純レントゲンでは直接見ることができません。
MRIではこれらの関節内構造を詳しく確認できます。
12．半月板損傷ではMRIが重要
問診や診察で、関節裂隙の圧痛、ひねり動作での痛み、ロッキング、McMurrayテストなどから半月板損傷を疑った場合、MRIを検討します。
MRIでは、「ここが半月板です」「この部分に断裂があります」と、患者さんと一緒に実際の画像を見ながら説明することができます。
若いスポーツ選手にとって、自分の膝で何が起きているかを画像として理解することは、その後の治療や競技復帰を考えるうえでも役立ちます。
13．靱帯損傷もMRIで評価できます
スポーツ外傷などで、前十字靱帯、後十字靱帯、側副靱帯などの損傷を疑う場合にもMRIが有用です。
もちろん診断はMRIだけで行うわけではありません。
受傷時の状況、不安定感、腫れ、Lachmanテストや前後方引き出しテストなどの身体診察とMRIを合わせて判断します。
14．軟骨もMRIで評価します
関節軟骨は単純レントゲンでは直接見ることができません。
MRIでは、軟骨の状態をより詳しく確認できます。
例えば若いスポーツ選手で、「普通に歩くのは大丈夫だが、運動すると痛い」という場合、軟骨や膝蓋大腿関節周囲の問題を疑うことがあります。
K-005で解説したコンドロマレーシアなども、MRIが診断の参考になる場合があります。
15．MRIは骨の「中」も見ます
MRIが優れているのは軟部組織だけではありません。
骨の内部の変化を確認できることも非常に重要です。
例えば、膝の軟骨下脆弱性骨折では、初期には単純レントゲンで明らかな異常が出ないことがあります。
それでも患者さんは、急に強く痛む、体重をかけると痛い、夜間も痛いという症状を訴えることがあります。
こうした場合には、MRIで骨髄内の変化や骨折線などを確認することがあります。
レントゲンが正常でも症状が強ければ、骨内部の病変を考える必要があります。
16．「レントゲンでは異常なし。でもすごく痛い」は重要な情報
画像診断で大切なのは、レントゲンに何も写っていないから終わりと考えないことです。
診察上、「この痛みの強さをレントゲンだけでは説明できない」と感じた場合には、半月板、靱帯、軟骨、軟骨下骨など、別の原因を考えます。
このような場面でMRIが重要になります。
17．MRIは診断だけでなく「患者さんへの説明」にも使います
先生の診療でMRIを使うもう一つの目的が、患者さんへの説明です。
特に若いスポーツ選手では、「半月板が悪いです」と言葉だけで説明するより、実際にMRIを一緒に見て、「これが半月板で、ここに損傷があります」と説明する方が理解しやすいことがあります。
画像は医師が診断するためだけではなく、患者さん自身が病態を理解するための材料にもなります。
18．では「最初からMRI」ではダメなの？
患者さんから、「レントゲンでは分からないことが多いなら、最初からMRIを撮ってください」と言われることがあります。
しかし、MRIだけですべてを評価するわけではありません。
レントゲンには、骨の形、骨折、骨棘、骨硬化、アライメント、荷重位での関節裂隙など、レントゲンだからこそ評価しやすい情報があります。
特に立位で荷重したときの関節裂隙は、通常のMRIでは同じ条件で評価するものではありません。
そのため、「MRIの方が高性能だから先にMRI」ではなく、目的に応じて使い分けることが重要です。
19．エコーでは何が分かる？
膝のエコー、つまり超音波検査も有用な検査です。
エコーは特に、関節水腫、滑膜炎、ベーカー嚢腫、膝蓋腱、大腿四頭筋腱、側副靱帯、鵞足部、腸脛靱帯などの表在性組織の評価に向いています。
膝超音波では、関節液、滑膜、伸展機構、側副靱帯、腱、滑液包、後方組織など幅広い表在構造を評価できます。
20．ベーカー嚢腫はエコーでもよく分かります
膝裏にベーカー嚢腫がある場合、エコーは非常に便利です。
袋状の液体貯留を、その場で確認できます。
ベーカー嚢腫の有無を調べる目的では、超音波は有用な検査です。
21．半月板をエコーで見ることもできます
半月板の一部はエコーでも観察できます。
ただし、半月板全体を詳細に評価する場合にはMRIの方が適しています。
特に関節の深部、十字靱帯、骨髄内など、エコーが届きにくい部分があります。
したがって、「エコーで半月板が見える＝MRIと同じ情報が得られる」というわけではありません。
22．エコーが苦手なのは「骨の中」です
超音波は骨の表面で大部分が反射します。
そのため、骨髄、軟骨下骨、骨内部の病変を詳しく見ることには向いていません。
軟骨下脆弱性骨折など、骨内部の異常を疑う場合にはMRIが重要です。
23．MRIが難しい患者さんではエコーを利用することがあります
MRIを受けにくい患者さんもいます。
例えば、強い閉所恐怖症、MRI安全確認上の問題、身体状況によってMRI撮影が難しい場合です。
また、一部の化粧品・装飾品などでは金属成分が問題になる可能性があるため、MRI前には施設ごとの安全スクリーニングが必要です。
そのため、「ネイルをしているから必ずMRIができない」わけではなく、事前にMRI施設へ確認することが必要です。
MRIが難しい場合には、病態によってエコーを補助的に使うことがあります。
24．エコーを見ながら注射する方法もあります
超音波を見ながら針を進める超音波ガイド下注射・穿刺という方法があります。
超音波ガイドは針の位置を確認でき、膝関節内注射・穿刺の正確性を高める方法として利用されています。
一方、ごうだ整形外科では、通常の膝関節注射・穿刺については、解剖学的ランドマークを確認して行うことが多いです。
どちらか一方だけが正しいということではなく、患者さんの状態や目的、医師の技術・経験などによって方法を選択します。

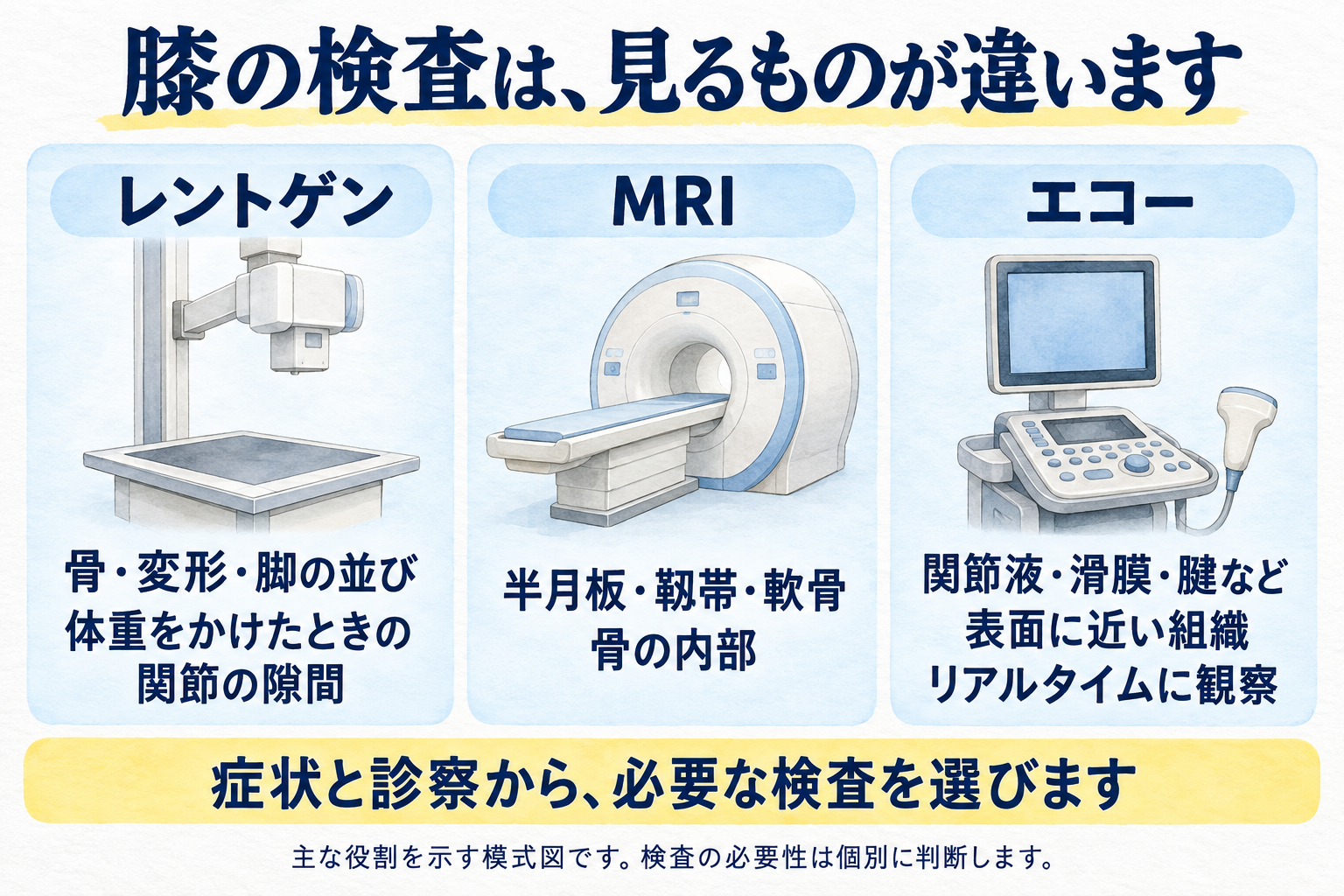

25．レントゲン・MRI・エコーをどう使い分ける？
膝痛の画像検査は、基本的に次のように考えます。
レントゲン：骨・変形・アライメント・荷重時の関節裂隙を見る。
MRI：半月板・靱帯・軟骨・骨髄・軟骨下骨を見る。
エコー：関節水腫・滑膜・腱・滑液包など表在性組織をリアルタイムに見る。
重要なのは、どの検査が一番優れているかではなく、「何を疑っているか」によって検査を選ぶことです。
26．検査をたくさんすれば診断精度が上がるわけではありません
「全部検査すれば安心では？」と思うかもしれません。
しかし、必要性の低い検査を増やせば、必ず診断がよくなるわけではありません。
検査は、問診と診察によって何を疑うかを考え、その答えを確認するために行うものです。
ごうだ整形外科では、診察 → レントゲン → 必要ならMRI・エコーという流れで、その患者さんに必要な検査を選んでいきます。
K-006まとめ｜MRIがレントゲンより「上」というわけではありません
膝の検査には、それぞれ役割があります。
レントゲンは骨・変形・アライメント・荷重時の関節裂隙。
MRIは半月板・靱帯・軟骨・骨内部。
エコーは関節水腫・滑膜炎・腱・ベーカー嚢腫などの表在性病変を見るのが得意です。
つまり、レントゲン → MRI → エコーという優劣ではなく、それぞれ見るものが違う、ということです。
そして検査結果だけではなく、患者さんの症状＋診察所見＋画像を合わせて診断することが重要です。
膝の検査についてよくある質問
Q1．膝が痛いなら最初からMRIを撮った方がよく分かりますか？
必ずしもそうではありません。骨・アライメント・荷重時の関節裂隙など、レントゲンで確認することが重要な情報があります。
Q2．レントゲンで軟骨は見えますか？
軟骨そのものは直接見えません。関節裂隙の狭さなどから軟骨の状態を間接的に評価します。
Q3．半月板はレントゲンで見えますか？
通常のレントゲンでは直接確認できません。診察で半月板損傷を疑った場合にはMRIを検討します。
Q4．レントゲンが正常でもMRIで異常が見つかることがありますか？
あります。半月板、靱帯、軟骨、軟骨下骨などの異常が見つかることがあります。
Q5．変形性膝関節症ではなぜ立ってレントゲンを撮るのですか？
実際に体重をかけたときの関節裂隙の狭さを評価するためです。
Q6．膝のエコーでは何が分かりますか？
関節水腫、滑膜炎、ベーカー嚢腫、膝蓋腱などの表在性組織の評価に有用です。
Q7．ネイルをしているとMRIは撮れませんか？
一律に撮影できないわけではありません。製品や施設の安全基準によって対応が異なるため、撮影前にMRI施設へ確認してください。
Q8．エコーガイド下注射の方がよいですか？
超音波ガイドは針の位置を確認でき、高い正確性を示す研究があります。一方、膝関節は解剖学的ランドマークを用いた注射も一般的です。患者さんの状態や目的によって方法を選択します。
